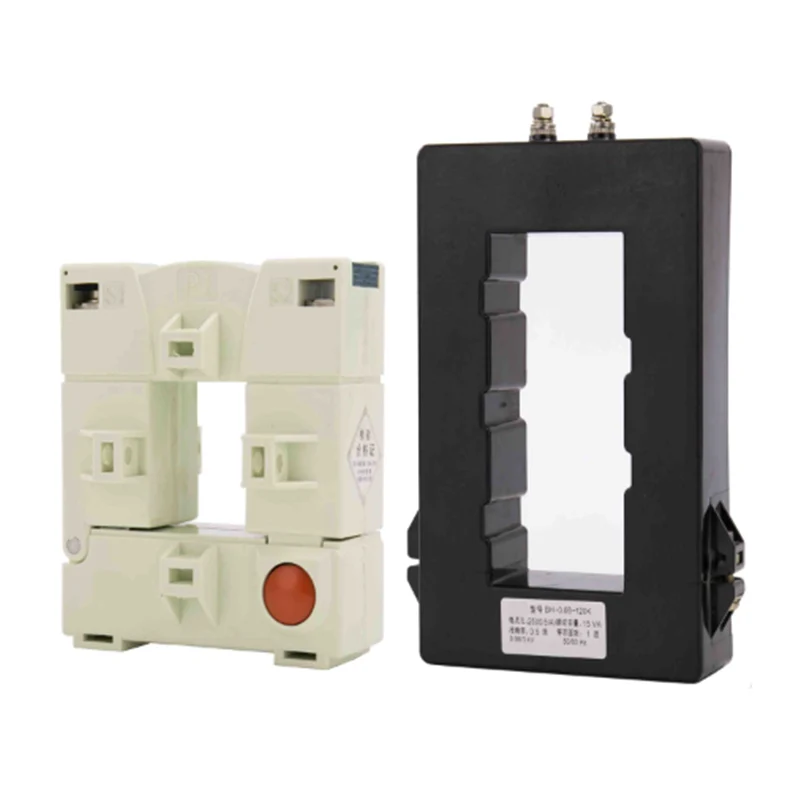

BH- 0.66 Serie K Transformadores de corriente

El BH- 0.66 Series K de la corriente K es el tipo de CT de núcleo dividido. Se utiliza principalmente para aplicaciones de cable o barra de bus, y para medición y monitoreo actual. El diseño de núcleo dividido permite que se abra, instale y cerre sin desconectar el circuito al que está conectado. Nota: Tenga en cuenta que el devanado secundario circuito abierto está estrictamente prohibido durante la instalación de CT, para evitar daños a la TC, así como a lesiones y accidentes personales.

Enviar Consulta

Descripción del Producto

Transformadores de corriente BH-0.66 de la serie K Transformador de corriente de tipo abierto, y se usa principalmente en la barra de cable o bus, se utiliza como medición y monitoreo de la corriente y ensamblada en una situación de fuente de alimentación.

Nota: El ensamblaje del transformador actual, prohíbe que los dos se abren, para evitar daños al transformador actual y evitar el equipo o el accidente de lesiones personales.

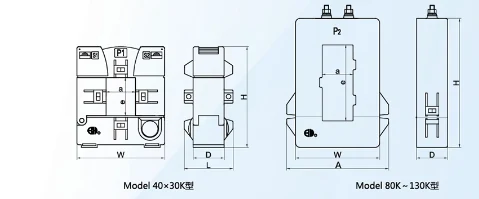

Especificaciones y dimensiones

Modelo	Dimensión de esquema (mm)						Dimensión de la ventana (mm)
Modelo	A	W	B	H	D	L	a	e
40x30k		99		114	35	55	33	43
80k	117	95	143	158	35	35	35	85
120k	142	120	190	205	38		55	125
130k	147	125	202	214	42		55	138

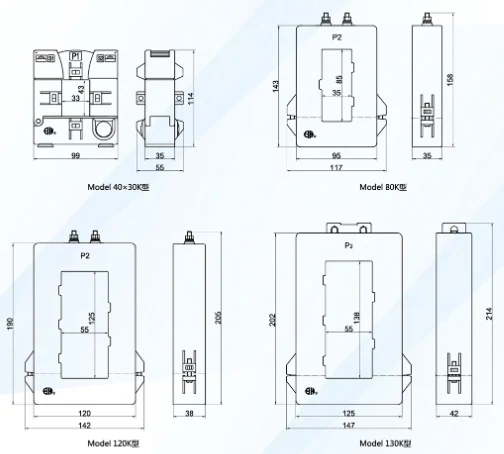

Diagrama

Parámetros técnicos

Modelo		40x30k	80k	120k	130k
Clase de precisión		0.5 1	0.5 1 2	0.5 1	0.5 1
Corriente primaria/secundaria Actual (a)		(VA) Carga nominal (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2.5 5	25
500		2.5 5	2.5 5
600		2.5 5	2.5 5
750		5 10	2.5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Selección de apertura

Sección (M㎡) Número de cables centrales		16	25	35	50	70	95	120	150	185	240
1core	VV	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1core	Yjv	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2cores	VV	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2cores	Yjv	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3cores	VV	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3cores	Yjv	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4cores (3+1)	VV	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4cores (3+1)	Yjv	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4cores	VV	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4cores	Yjv	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
