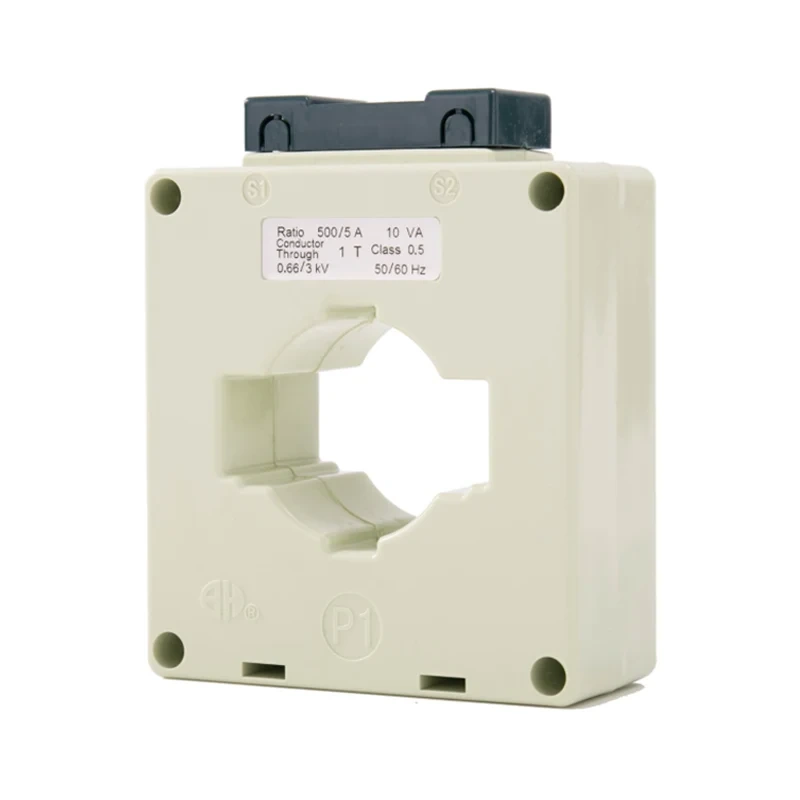

Los transformadores de corriente de la serie I BH-0.66 son instrumentos de precisión diseñados para una medición precisa y monitoreo de corrientes eléctricas en diversas aplicaciones industriales. Estos transformadores actuales están construidos con materiales de alta calidad y tecnología avanzada para garantizar un rendimiento confiable y una durabilidad a largo plazo.
. Alta precisión: los transformadores actuales BH-0.66 Series I ofrecen alta precisión en la medición actual, lo que los hace adecuados para aplicaciones críticas donde la precisión es esencial.
. Rango de aplicación amplio: estos transformadores actuales se pueden usar en una amplia gama de configuraciones industriales, incluida la distribución de energía, la gestión de energía y el monitoreo de equipos.
. Diseño compacto: el diseño compacto de los transformadores actuales de la serie I BH-0.66 permite una fácil instalación en espacios estrechos sin comprometer el rendimiento.
. Construcción robusta: construida para soportar condiciones de funcionamiento duras, estos transformadores actuales son duraderos y confiables incluso en entornos desafiantes.
. Integración fácil: los transformadores actuales de la serie I BH-0.66 están diseñados para una fácil integración en los sistemas eléctricos existentes, lo que los hace ideales para modernizar o actualizar proyectos.
Forma rectangular con ventana escalonada para adaptarse a la barra del bus, así como una sola o multable.
|

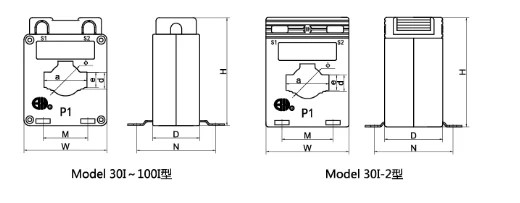

Modelo |
Dimensión de esquema (mm) | Dimensión de la ventana (mm) | Dimensión de instalación (mm) | Método de instalación | ||||||||
| W | H | D | a | e | d | Φ | A | B | ||||
| M | N | M | N | |||||||||
| 30i | 60 | 78 | 34 | 31 | 11 | 12 | 23 | 32 | 58 | 40 | 57 | A B C E |
| 30x30i | 75 | 98 | 47.5 | 31 | 10.5 | 21 | 45 | 58 | 52 | 66 | A SER | |
| 40i | 75 | 98 | 43.5 | 42 | 11 | 13 | 30.5 | 45 | 58 | 52 | 66 | A B C E |
| 60i | 102 | 125 | 46 | 62 | 21 | 23 | 45 | 42 | 58 | 50 | 69 | A B C E |
| 80i | 118 | 138 | 45 | 81.5 | 10.5 | 30 | 52 | 60 | 58 | A B E | ||
| 100i | 146 | 154 | 45 | 101 | 10.5 | 31.5 | 62 | 80 | 58 | A B E | ||
| 30i-2 | 60 | 79.5 | 42.5 | 31 | 11 | 12 | 23 | 37 | 58 | 45 | 64 | A B E |
| Modelo | 30i | 30x30i | 40i | 60i | 80i | 100i | 30i-2 | |
| Diámetro de cable | Φ23 | Φ21 | Φ30.5 | Φ45 | Φ52 | Φ62 | Φ23 | |
| Max Bushar Tamaño/Cantidad | 30x10/1 | 30x10/1 | 40x10 / 1 | 60x10/1 60x6/1-2 |
80x10/1 60x10/1-2 |
100x10/1 80x10/1-2 |
30x10/1 | |
| Clase de precisión | 0.5 1 | 0.5 1 | 0.5 1 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2s 0.5 1 | |
| Corriente primaria/secundaria Actual (a) |
Carga nominal (VA) | |||||||
| 15 | 5 | 25 (5) | 25 (4) | 2.5 (5) | ||||
| 20 | 25 (4) | 25 (3) | 2.5 (4) | |||||
| 25 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 30 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 40 | 25 (2) | 25 (2) | 2.5 (2) | |||||
| 50 | 25 (2) | 2.5 | 2.5 (2) | |||||
| 60 | 25 (2) | 2.5 | 2.5 (2) | 2.5 | ||||
| 75 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 100 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 150 | 2.5 | 5 10 | 5 | 25 | 2.5 | |||
| 200 | 5 | 10 15 | 5 | 5 | 5 | |||
| 250 | 5 | 15 20 | 5 | 5 | 5 | |||
| 300 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 400 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 5 10 | 10 | |||||
| 600 | 10 | 5 10 | 5 10 | |||||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | ||||
| 1000 | 15 20 | 15 20 | 15 20 | |||||
| 1200 (1250) | 20 | 20 | 20 | |||||
| 1500 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | |||||
| 2500 | 30 | 30 | ||||||
| 3000 | 30 | |||||||
