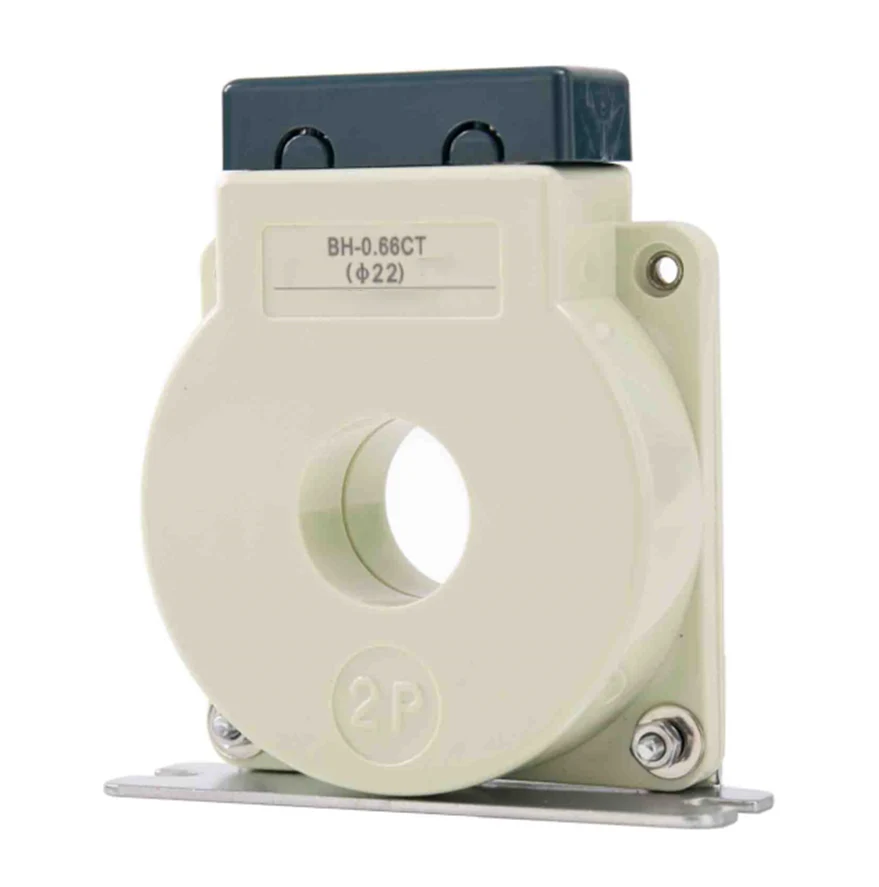

Los transformadores de corriente V de la Serie V BH-0.66 están diseñados para una medición y monitoreo de corriente precisos en sistemas eléctricos de bajo voltaje. Estos transformadores se utilizan ampliamente en gestión de energía, distribución de energía y aplicaciones industriales, asegurando un rendimiento confiable y preciso.
. Alta precisión: la serie B BH-0.66 ofrece una precisión de medición excepcional, que cumple con los estándares internacionales para los transformadores actuales.
. Diseño compacto: su construcción compacta y liviana permite una fácil instalación en espacios limitados.
. Rango de corriente amplia: adecuada para una amplia gama de mediciones de corriente, lo que lo hace versátil para varias aplicaciones.
. Construcción duradera: construida con materiales de alta calidad, asegurando la confiabilidad a largo plazo y la resistencia a los factores ambientales.
. Cumplimiento de seguridad: cumple con los estándares relevantes de seguridad y rendimiento, brindando tranquilidad en aplicaciones críticas.
• Sistemas de gestión de energía
• Redes de distribución de energía
• Automatización industrial
• Sistemas de energía renovable
Especificaciones técnicas:
• Voltaje nominal: 0.66 kV
• Frecuencia: 50/60 Hz
• Clase de precisión: 0.5, 1.0
• Nivel de aislamiento: 3 kV
• Temperatura de funcionamiento: -25 ° C a +70 ° C
Ventana redonda, con ventana seise desde φ15 a φ130.fitssingle y múltiples cables. Se usa de manera principal para instrumentación y medición.

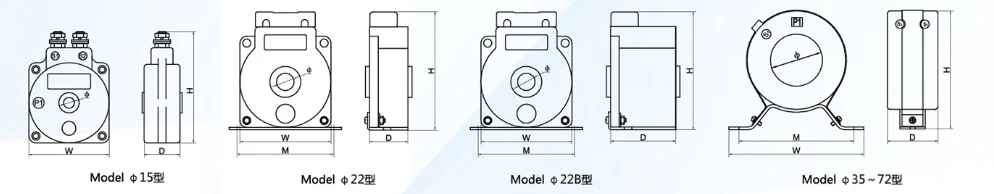

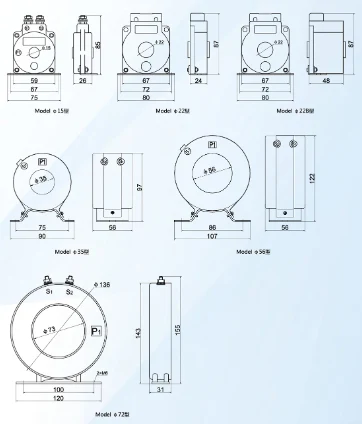

| Modelo | Dimensión de esquema (mm) | Dimensión de la ventana (mm) | Dimensión instalacional (mm) | Método de instalación | ||
| W | H | D | Φ | M | ||
| Φ15 | 59 | 85 | 26 | 15 | I | |
| Φ22 | 67 | 87 | 24 | 22 | 72 | H |
| φ22b | 67 | 87 | 48 | 22 | 72 | H |
| Φ 35 | 90 | 97 | 56 | 35 | 75 | H |
| Φ56 | 107 | 122 | 56 | 56 | 86 | H |
| Φ72 | 120 | 155 | 31 | 73 | 100 | H |
| Modelo | Φ15 | Φ22 | φ22b | Φ35 | Φ56 | Φ72 | |
| Diámetro de cable | Φ15 | Φ22 | Φ22 | Φ35 | Φ56 | Φ73 | |
| Clase de precisión | 0.5 1 | 0.5 1 | 0.2 0.5 1 | 02 0.5 1 | 0.2 0.5 | 0.2 0.5 | |
| Corriente primaria/secundaria Actual (a) |
Carga nominal (VA) | ||||||
| 50 | 5 | 2.5 | |||||
| 60 | 25 | ||||||
| 75 | 25 | 2.5 | 25 | ||||
| 100 | 25 | 25 | 2.5 5 | 25 | |||
| 150 | 25 | 2.5 5 | 5 75 | 25 5 | |||
| 200 | 25 | 5 | 10 | 5 | |||
| 250 | 5 | 10 | 5 | 5 | |||
| 300 | 5 10 | 5 15 | 5 | 5 | |||
| 400 | 5 10 | 5 15 | 5 | 5 | |||
| 500 | 10 | 10 | 5 | ||||
| 600 | 10 | 10 | 5 | ||||
| 750 | 5 10 | 5 10 | |||||
| 1000 | 15 | 10 | |||||
| 1200 | 15 | ||||||
