El interruptor de aislamiento de carga de la serie HGL es similar en estructura a un desconcertador (ambos tienen puntos de desconexión visibles en el estado de desconexión), pero se puede usar para abrir y cerrar circuitos, lo que a su vez se asemeja a un interruptor de circuito.
Sin embargo, un interruptor de circuito puede controlar cualquier circuito, mientras que el interruptor de interrupción de ALOAD solo puede encender o desactivar la corriente de carga, o apagar la corriente de carga, por lo que solo se usa para apagar y encender los circuitos en condiciones normales, no corriente de falla de circuito corto. Sin embargo, se requiere que su estructura pueda pasar la corriente de falla del tiempo de cortocircuito sin daños.
Debido a que el dispositivo de extinción de arco y el contacto del interruptor de interrupción de carga están diseñados para cortar y conectar la corriente de carga, el interruptor de interrupción de carga debe usarse con el fusible en la mayoría de los casos, y este último es responsable de cortar la corriente de falla de cortocircuito.
La frecuencia de apertura y cierre y la vida útil de los interruptores de desconexión de carga suelen ser más altos que los de los interruptores de circuito.
Los interruptores de desconexión de interrupción de carga HGL están diseñados para manejar altos niveles de corriente eléctrica, asegurando la desconexión segura incluso en condiciones de carga pesada.
Construidos con materiales duraderos, estos interruptores ofrecen un rendimiento duradero y pueden soportar condiciones ambientales duras.
El diseño compacto y ergonómico de los interruptores de desconexión de ruptura de carga HGL los hace fáciles de instalar y mantener, incluso en entornos con restricciones de espacio.
Equipado con características de seguridad avanzadas, incluidas las cámaras de extinción de ARC e indicadores de ruptura visibles, estos interruptores mejoran la seguridad operativa.
Al proporcionar un medio confiable para desconectar los circuitos eléctricos, los interruptores de desconexión de la carga de carga HGL ayudan a evitar accidentes eléctricos y daños en el equipo.
Estos interruptores permiten un aislamiento rápido y seguro de equipos eléctricos, facilitando el mantenimiento y reduciendo el tiempo de inactividad.
Adecuado para una amplia gama de aplicaciones, que incluyen distribución de energía, maquinaria industrial e instalaciones eléctricas comerciales.
Los interruptores de desconexión de HGL Load Break cumplen con los estándares internacionales de seguridad y rendimiento, lo que garantiza el cumplimiento de los requisitos reglamentarios.
7. Propiedades electrónicas y mecánicas de 63 ~ 3150a
| Corriente de calentamiento convencional lth | 63a | 100A | 160A | 250a | 400A | 630A | 1000A | 1250A | 1600A | 2000a | 2500A | 3150A | ||
| UI (V) de voltaje de aislamiento nominal (v) | 750 | 800 | 1000 | |||||||||||
| Resistencia dieléctrica (V) | 3000 | 3500 | ||||||||||||
| Impulso nominal resistir votación uimp (KV) | 6 | 8 | 12 | |||||||||||
| Voltaje de trabajo nominal UE (V) | AC400、600 | |||||||||||||
| Frecuencia nominal | 50Hz | |||||||||||||
| Categoría de uso | AC-21、22、23 | |||||||||||||
| Calificado laboral actual El (a) |
AC440V | AC-21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| AC-22 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||
| AC-23 | 50 | 80 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1250 | 2000 | 2500 | ||
| AC660V | AC-21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| AC-22 | 63 | 80 | 100 | 200 | 315 | 400 | 630 | 630 | 800 | 1000 | 1000 | 1250 | ||
| AC-23 | 40 | 63 | 63 | 125 | 200 | 250 | 250 | 400 | 500 | / | / | / | ||
| Capacidad de fabricación nominal (a) | 10le | |||||||||||||
| Capacidad de ruptura nominal (a) | 8le | |||||||||||||
| Capacto de cortocircut con calificación KCM (KA) | 1.7 | 1.7 | 12 | 17 | 30 | 40 | 70 | 70 | ||||||
| 1s corto tiempo soporta LCW (KA) | 3 | 3 | 10 | 12 | 20 | 25 | 50 | 50 | ||||||
| Vida mecánica (tiempos) | 5000 | 5000 | 5000 | 3000 | 2000 | 1000 | ||||||||
| Vida eléctrica (tiempos) | 1000 | 1000 | 1000 | 600 | 300 | / | ||||||||
| Torque operativo (N.M) | 3.5 | 3.5 | 6.5 | 10 | 15 | 27 | 60 | |||||||
| Peso (kg) (Sin mango) |
3P | 0.32 | 0.39 | 0.88 | 1.6 | 3.8 | 4.2 | 10.5 | 10.5 | 16 | 31 | 31 | 42 | |
| 4p | 0.34 | 0.41 | 1.1 | 2 | 4.6 | 5 | 13 | 13 | 20 | 40 | 40 | 49 | ||
| Especulación. | Dimensión de la tabla inferior | ||||
| 125 ~ 630a | 1 | M | Z | W | Q |
| 125a | 55 | 5.5 | 85 | 190 | 218 |
| 160A | 55 | 5.5 | 85 | 190 | 218 |
| 200a | 55 | 5.5 | 85 | 190 | 218 |
| 250a | 55 | 5.5 | 85 | 190 | 218 |
| 315a | 60 | 6.5 | 130 | 240 | 270 |
| 400A | 60 | 6.5 | 130 | 240 | 270 |
| 500A | 60 | 6.5 | 130 | 240 | 270 |
| 630A | 60 | 6.5 | 130 | 240 | 270 |

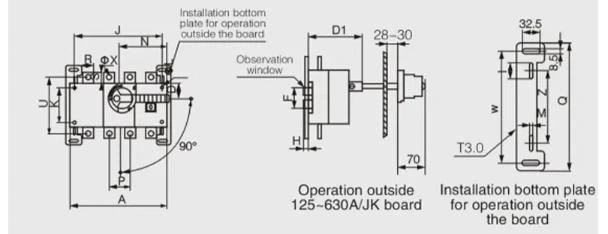

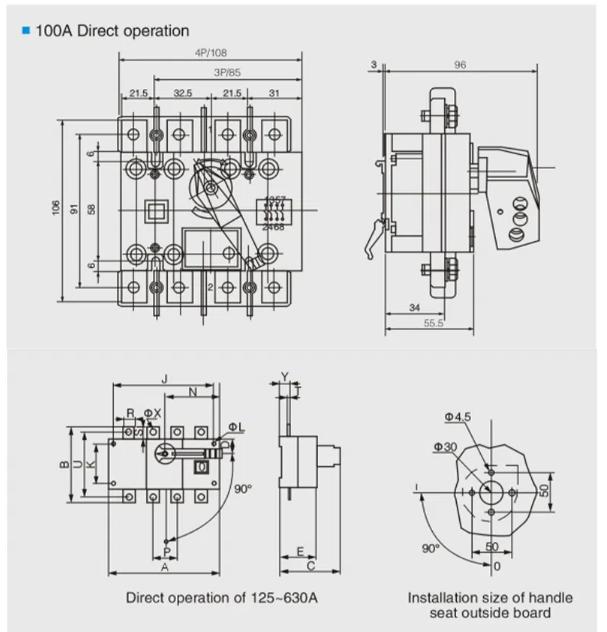

| Especulación. | Dimensión general y de instalación | |||||||||||||||||||||
| En | A | A1 | B | C | D | D1 | E | Φl | J | J1 | K | N | P | R | S | T | U | Φx | Y | F | H | |
| 125a/3 | 140 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 120 | 120 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 125a/4 | 170 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 150 | 150 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 160a/3 | 140 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 120 | 120 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 160a/4 | 170 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 150 | 150 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 200a/3 | 180 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 160 | 160 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 200a/4 | 230 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 210 | 210 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 250a/3 | 180 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 160 | 160 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 250a/4 | 230 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 210 | 210 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 315a/3 | 230 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 315a/4 | 290 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 400a/3 | 230 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 400a/4 | 290 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 500A/3 | 230 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 500A/4 | 290 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 630a/3 | 230 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 630a/4 | 290 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
