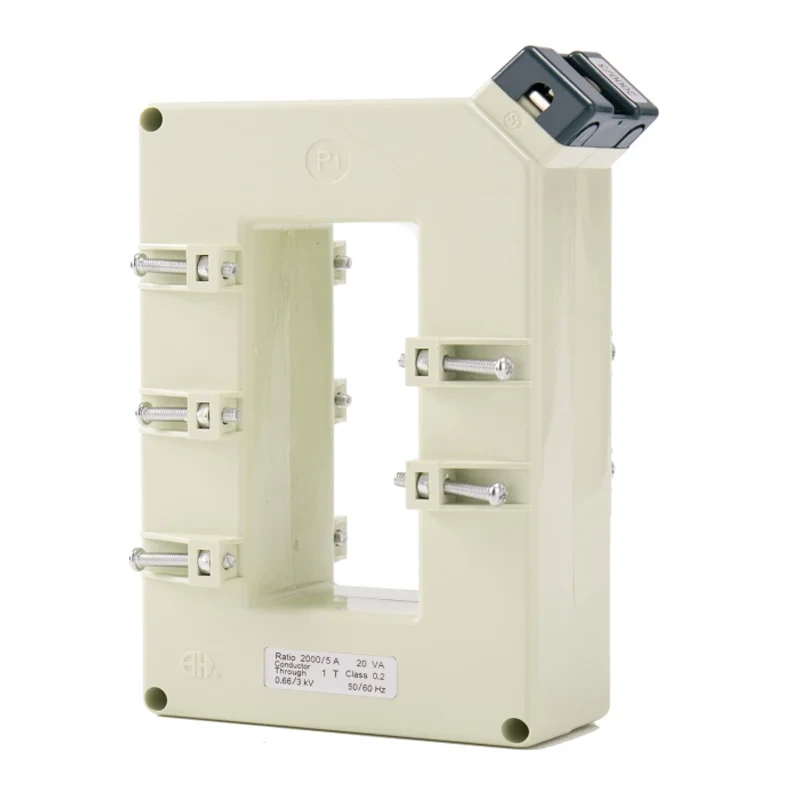

Los transformadores de corriente BH-0.66 Series III están diseñados para satisfacer las demandas de los sistemas eléctricos modernos, proporcionando una medición de corriente precisa y confiable para una amplia gama de aplicaciones. Estos transformadores están construidos con precisión y durabilidad en mente, lo que garantiza el rendimiento a largo plazo en varios entornos.
. High Accuracy: The BH-0.66 Series III offers exceptional accuracy, ensuring precise current measurement for both industrial and commercial applications.
. Diseño compacto: con un diseño compacto y liviano, estos transformadores son fáciles de instalar e integrar en los sistemas existentes sin ocupar mucho espacio.
. Amplia gama de aplicaciones: adecuado para su uso en sistemas de gestión de energía, monitoreo de energía y protección, la serie III BH-0.66 es versátil y adaptable a las diferentes necesidades.
. Construcción robusta: construida con materiales de alta calidad, estos transformadores son resistentes a factores ambientales como la humedad, las fluctuaciones de temperatura y el estrés mecánico, lo que garantiza una operación confiable con el tiempo.
. Cumplimiento de los estándares: la Serie III BH-0.66 cumple con los estándares internacionales, garantizando la seguridad y el rendimiento de acuerdo con las regulaciones de la industria.
Ventana rectangular (vertical) para adaptarse a las barras de autobuses simples o múltiples, especialmente la barra de bus vertical. Se utiliza principalmente para instrumentación y medición. Designado en su totalidad los requisitos de instrumentación de los sistemas de la fuente de alimentación. Es de mayor precisión calsss y mayores cargas. Instalación y cableado.

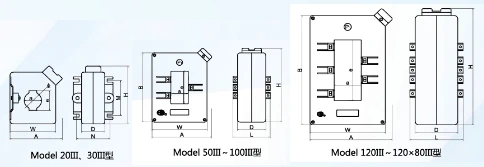

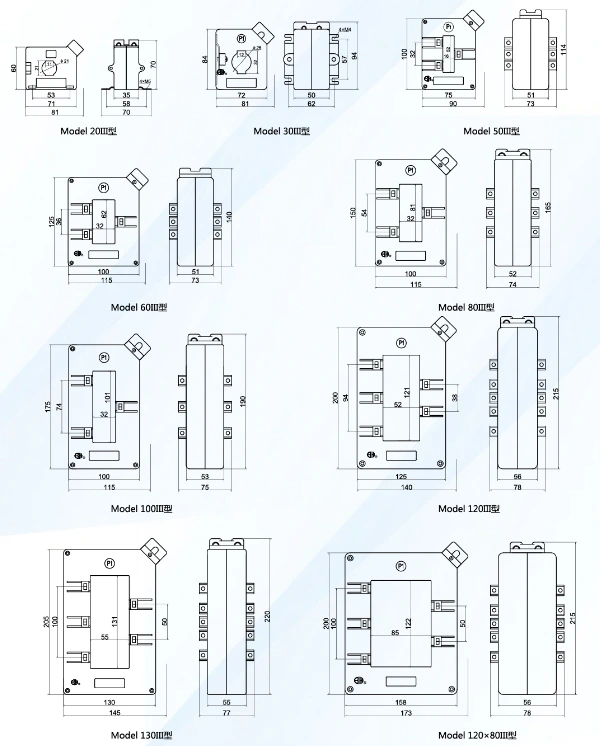

| Modelo | Dimensión de esquema (mm) | Dirersión de la ventana (MM) | IRCTR Btioral Dimendon (MM) | Método de instalación | ||||||||
| A | W | H | B | D | E | a | c | Φ | M | N | ||
| 209 clerf | 81 | 71 | 70 | 60 | 35 | 11 | 21 | 21 | 53 | 57 | J | |
| 30III | 81 | 72 | 94 | 84 | 50 | 12 | 32 | 26 | 57 | 59 | K | |
| 50III | 90 | 75 | 114 | 100 | 51 | 73 | 16 | 52 | D | |||
| 60 casos | 115 | 100 | 140 | 125 | 51 | 73 | 32 | 62 | D | |||
| 80ium | 115 | 100 | 165 | 150 | 52 | 74 | 32 | 81 | D | |||
| 100iii | 115 | 100 | 190 | 175 | 53 | 75 | 32 | 101 | D | |||
| 120iii | 140 | 125 | 215 | 200 | 56 | 78 | 52 | 121 | D | |||
| 130iii | 145 | 130 | 220 | 205 | 55 | 77 | 55 | 131 | D | |||
| 120x80iii | 173 | 158 | 215 | 200 | 56 | 78 | 85 | 122 | D | |||
| Modelo | 209 clerf | 30III | 50III | 60 casos | 80ium | 100iii | 120iii | 130iii | 120x80iii | |
| Diámetro de cable | Φ21 | Φ26 | ||||||||
| Max Bushar Tamaño/Cantidad | 20x10/1 | 30x10/1 | 50x10/1 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | 120x10/2-3 | 130x10/2-3 | 120x10/2-5 | |
| Clase de precisión | 0.5 1 | 0.2 0.5 | 02 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | 02 0.5 | 0.2 0.5 | 02 0.5 | |
| Corriente primaria/secundaria Actual (a) |
Carga nominal (VA) | |||||||||
| 75 | 5 | 25 | ||||||||
| 100 | 25 | 2.5 | ||||||||
| 150 | 25 5 | 5 | ||||||||
| 200 | 5 10 | 10 | ||||||||
| 250 | 5 10 | 10 | 5 | |||||||
| 300 | 5 10 | 5 | 5 | |||||||
| 400 | 5 10 | 5 | 5 | 5 | ||||||
| 500 | 5 10 | 10 | 10 | 10 | 10 | |||||
| 600 | 5 10 | 5 10 | 10 | 10 | 10 | 10 | ||||
| 750 (800) | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 10 | |||
| 1000 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | |||
| 1200 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 1500 (1600) | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 2000 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 2500 | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 | |||||
| 3000 | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 | |||||
| 4000 | 30 40 | 30 40 | 30 40 | 30 40 | ||||||
| 5000 | 30 40 | 30 40 | 30 40 | |||||||
| 6000 | 30 40 | |||||||||
