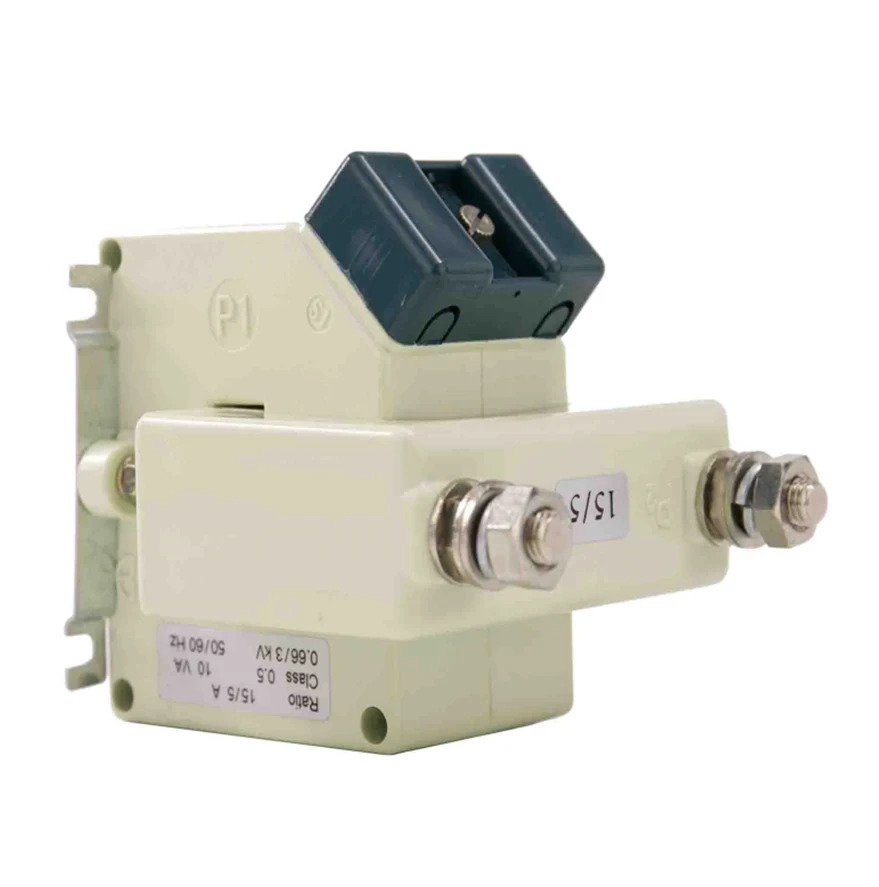

Los transformadores de corriente BH-0.66 Series G están diseñados para cumplir con los requisitos exigentes de los sistemas eléctricos modernos, ofreciendo alta precisión, confiabilidad y durabilidad. Estos transformadores se utilizan ampliamente en aplicaciones de medición de energía, protección y control en diversas industrias.
Medición de alta precisión:
Los transformadores de corriente de la serie G BH-0.66 proporcionan una precisión excepcional, asegurando una medición confiable de la corriente tanto en los sistemas de baja y alta potencia.
Diseño compacto y robusto:
Con un diseño compacto y liviano, estos transformadores son fáciles de instalar e integrar en los sistemas existentes. La construcción robusta garantiza un rendimiento a largo plazo incluso en entornos desafiantes.
Amplio rango de corriente:
La serie respalda una amplia gama de corrientes primarias, lo que lo hace adecuado para diversas aplicaciones, desde entornos residenciales hasta industriales.
Seguridad y cumplimiento:
Cumplir con los estándares internacionales, los transformadores de corriente BH-0.66 Series G están diseñados con seguridad en mente, lo que garantiza una operación y protección confiables contra fallas eléctricas.
Aplicaciones versátiles:
Ideal para su uso en medición de energía, monitoreo de energía y relés de protección, estos transformadores son versátiles y adaptables a varios sistemas eléctricos.
• Voltaje nominal: 0.66 kV
• Frecuencia: 50/60 Hz
• Clase de precisión: 0.2, 0.5, 1.0
• Rango de corriente primaria: hasta 5000A
• Corriente secundaria: 1a o 5a
• Clase de aislamiento: Clase A o Clase B
• Opciones de montaje: Rail DIN, panel o montaje en agujeros a través de
Aplicaciones:
• Sistemas de medición de energía y facturación
• Monitoreo de calidad de potencia
• Sistemas de protección y control
• Automatización industrial
Tipo de conexión de alambre. Se usa principalmente para instrumentación y metring de corriente de menos de 400amps. Alta clase de precisión y grandes cargas, sin necesidad de Cros MultipleCabil Sing.

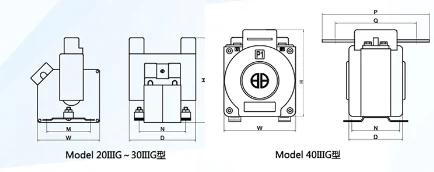

| Modelo | Dimensión de esquema (mm) | Dimersión irstalacional (mm) | Dimersión ganadora (mm) | Método de instalación | ||||||
| W | H | D | M | N | P | Q | M (φ) | |||
| 20 Counn | 70 | 115 | 75 | 53 | 54 | M5 | J | |||
| 30iiig | 93 | 116 | 90 | 57 | 63 | M5 | K | |||
| 40iiig | 100A | 97 | 132 | 70 | 64 | 66 | 145 | 110 | Φ10 | L |
| 250a | 175 | 140 | Φ10 | L | ||||||
| 300A | 180 | 145 | Φ13 | L | ||||||
| 400A | 190 | 150 | Φ13 | L | ||||||
| Modelo | 20 Counn | 30iiig | 40iiig | |
| Clase de precisión | 0.5 1 | 0.2 0.5 | 02 0.5 | |
| Corriente primaria/secundaria Actual (a) |
Carga nominal (VA) | |||
| 5 | 5 | 5 10 | 5 10 | 10 15 |
| 10 | 5 10 | 5 10 | 10 15 | |
| 15 | 5 10 | 5 10 | 10 15 | |
| 20 | 5 10 | 5 10 | 10 15 | |
| 25 | 5 10 | 5 10 | 10 15 | |
| 30 | 5 10 | 5 10 | 10 15 | |
| 40 | 5 10 | 5 10 | 10 15 | |
| 50 | 5 10 | 5 10 | 10 15 | |
| 60 | 5 10 | 5 10 | 10 15 | |
| 75 | 5 10 | 5 10 | 10 15 | |
| 100 | 5 10 | 5 10 | 10 15 | |
| 150 | 5 10 | 10 15 | ||
| 200 | 10 15 | |||
| 250 | 10 15 | |||
| 300 | 10 15 | |||
| 400 | 10 15 | |||
