BH-0.66 Serie F Transformadores de corriente
  • BH-0.66 Serie F Transformadores de corrienteBH-0.66 Serie F Transformadores de corriente

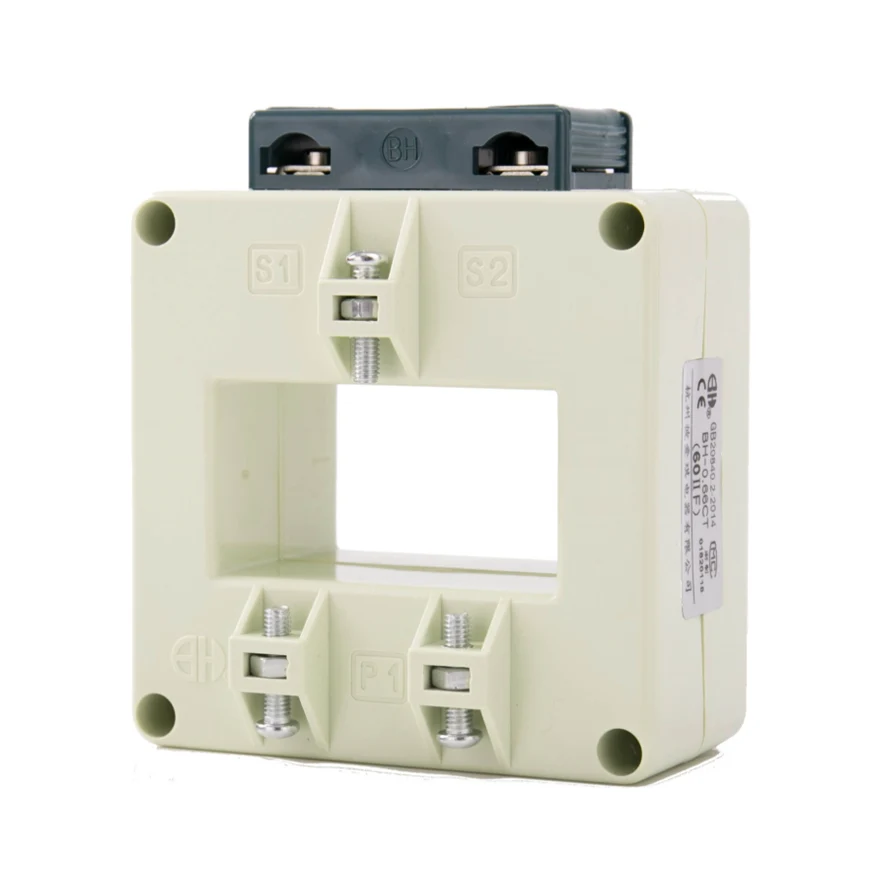

BH-0.66 Serie F Transformadores de corriente

Como fabricante profesional de transformadores de corriente BH-0.66 Series F, puede estar seguro de comprar transformadores de corriente F-0.66 Series F de nuestra fábrica y Sehnaider Electric le ofrecerá el mejor servicio posterior y entrega oportuna.

Los transformadores de corriente F-0.66 Series F son instrumentos de precisión diseñados para una medición precisa y monitoreo de corrientes eléctricas en diversas aplicaciones industriales. Estos transformadores actuales están construidos con materiales de alta calidad y tecnología avanzada para garantizar un rendimiento confiable y una durabilidad a largo plazo.



Características:

. Alta precisión: los transformadores de corriente BH-0.66 Series F ofrecen alta precisión en la medición actual, lo que los hace adecuados para aplicaciones críticas donde la precisión es esencial.

. Rango de todo: estos transformadores de corriente tienen un amplio rango de medición, lo que les permite usar en diversos sistemas eléctricos con diferentes niveles de corriente.

Diseño .Compacto: el diseño compacto y liviano de los transformadores de corriente BH-0.66 Series F los hace fáciles de instalar e integrar en los sistemas existentes.

Rendimiento excesivo: con una excelente linealidad y un error de ángulo de fase bajo, estos transformadores de corriente ofrecen un rendimiento constante y confiable en diversas condiciones de funcionamiento.

. Normas de seguridad: los transformadores actuales BH-0.66 Series F cumplen con los estándares de seguridad internacionales, asegurando una operación segura en entornos industriales.


Un producto patentado. Capas abiertas. Fits para la barra de cable y bus. Se usa para instrumentación y medición.

Combinados y mejorados las características de la serie I y II. Para una mejor estructura, instalación y cableado más fáciles.



Especificaciones y dimensiones

Modelo Dimensión de esquema (mm) Dimensión de la ventana (mm) Dimensión instalrional (mm) Instalación metálica
W H b D L a e Φ A B
M N M N
30IF 60 77 36 32 11 30 37 57 45 59 A B E G
401F 76 97 51 42 12 36 57 74 B e g
50IF 88 109 52 51 13 46 69 75 B e g
40iif 78 106 28 51 73 44 34 D
50iif 90 110 30 51 73 54 34 D
60iif 100 114 32 51 73 63 34 D
80iif 122 114 32 51 73 83 34 D
100iif 144 114 32 51 73 103 34 D
120iif 178 143 35 51 73 129 56 D
100x50iif 144 135 32 51 73 103 55 D
100x50aiif 136 147 38 51 73 103 55 D
220x50iif 280 190 60 65 87 225 55 D
170x120iif 230 200 31.5 60 82 170 122 D
60x300iif 165 425 47 60 82 67 315 D
30x280iif 125 380 40 50 72 35 285 D
BH-0.66 Series F Current Transformers

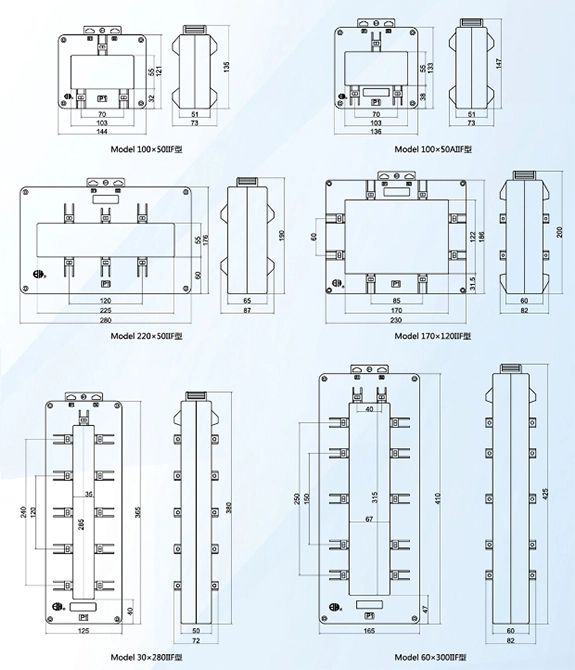

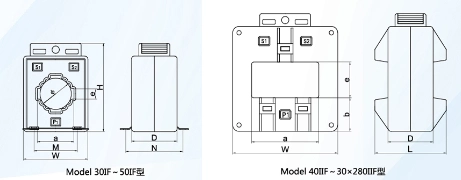

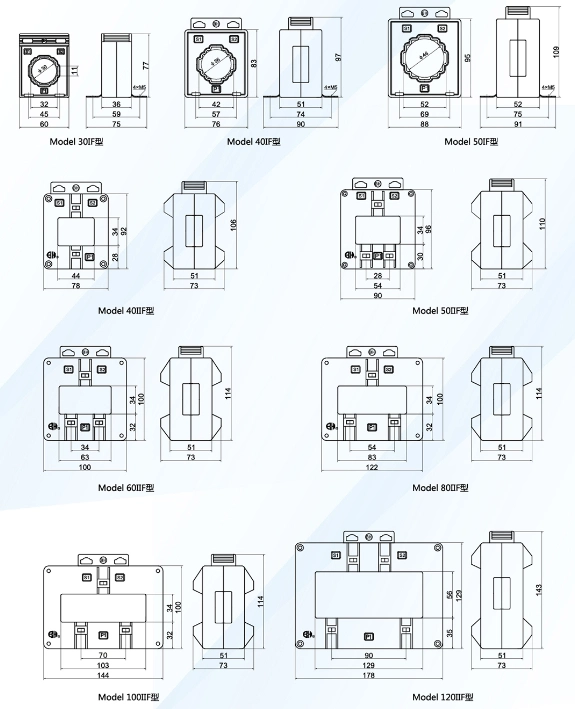

Diagrama

BH-0.66 Series F Current TransformersBH-0.66 Series F Current Transformers



Parámetros técnicos

Modelo 30IF 40i 50IF 40iif 50iif 60iif 80iif 100iif
Diámetro de cable Φ30 Φ36 Φ46
Max Bushar Tamaño/Cantidad 30x10/1 40x10 / 1 50x10/1 40x10 / 1-2 50x10/1-2 60x10/1-2 80x10/1-2 100x10/1-2
Clase de precisión 0.5 1 0.5 1 0.2 0.5 0.2 0.5 02 0.5 0.2 0.5 0.2 0.5 0.2 0.5
Corriente primaria/secundaria
Actual (a)
Carga nominal (VA)
15 5 25 (5) 2.5 (5)
20 2.5 (4) 2.5 (4)
25 25 (3) 2.5 (3)
30 25 (3) 2.5 (3)
40 25 (2) 2.5 (2)
50 25 (2) 2.5 (2)
60 25 (2) 2.5 (2)
75 2.5 2.5
100 2.5 2.5
150 25 2.5
200 5 5 5 5
250 5 5 5 5 5 5
300 5 5 5 5 5 5
400 5 5 5 5 5 5 5
500 10 10 10 10 10 10 10
600 10 5 10 5 10 5 10 5 10 5 10 5 10
750 (800) 10 5 10 5 10 5 10 5 10 5 10 5 10
1000 15 15 15 15 15 15
1200 (1250) 20 20 20 20 20 20
1500 (1600) 20 20 20 20 20
2000 20 20 20
2500 30 30
3000 30
