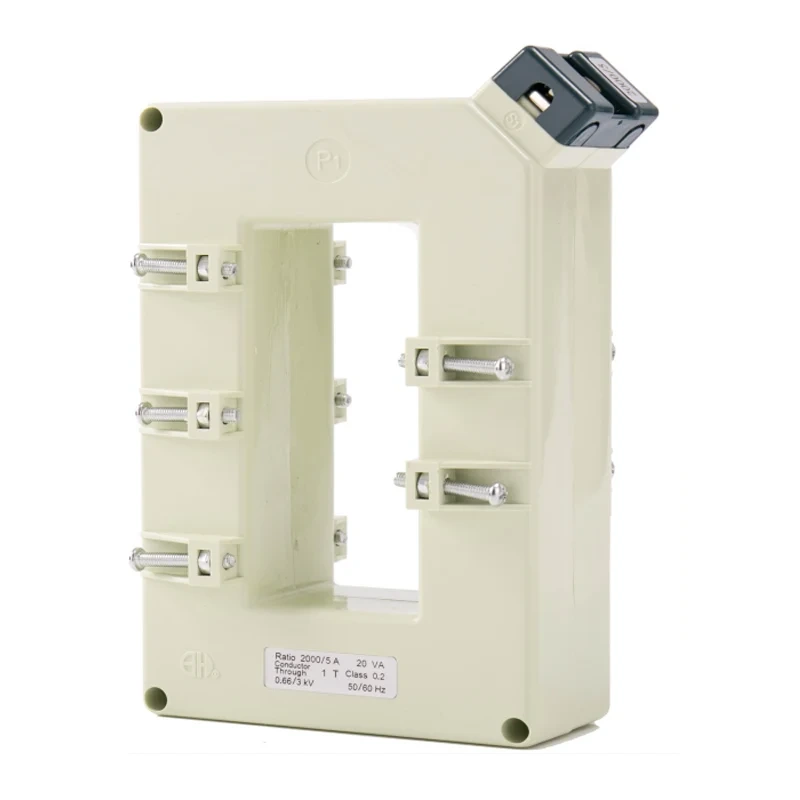

La serie BH-0.66 ⅱ Los transformadores de corriente están diseñados para medir y transformar con precisión las altas corrientes en valores estandarizados para fines de monitoreo y control. Con tecnología avanzada e ingeniería de precisión, estos transformadores actuales ofrecen un rendimiento y durabilidad confiables en diversas aplicaciones industriales.
. Alta precisión: la serie BH-0.66 ⅱ Los transformadores de corriente proporcionan mediciones precisas con un alto nivel de precisión.
. Amplia aplicación: adecuada para su uso en una amplia gama de configuraciones industriales, incluida la distribución de energía, la gestión de energía y el monitoreo de equipos.
. Instalación fácil: diseñado para una fácil instalación e integración en los sistemas existentes, reduciendo los costos de tiempo de inactividad y mantenimiento.
. Construcción robusta: construida para soportar condiciones de funcionamiento duras y garantizar la confiabilidad del rendimiento a largo plazo.
. Cumplimiento: cumple con los estándares internacionales de calidad y seguridad, asegurando el cumplimiento de las regulaciones de la industria.
Ventana rectangular (horizontal) para adaptarse a múltiples barras de bus, así como cables. Utilizado principalmente para instrumentación y medición, llena de resina epoxi dentro de la carcasa. Tiene catorce tamaños con un amplio rango de relación. Las dimensiones de la ventana se pueden ajustar para cumplir diferentes clientes
requisitos.

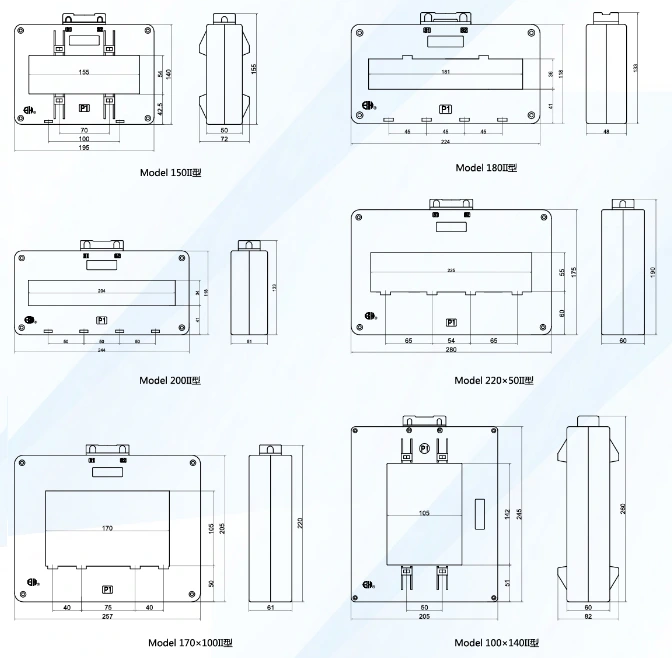

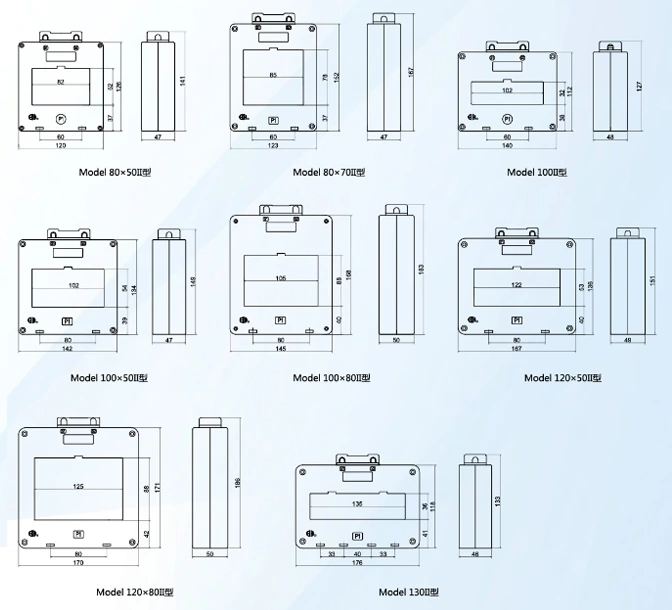

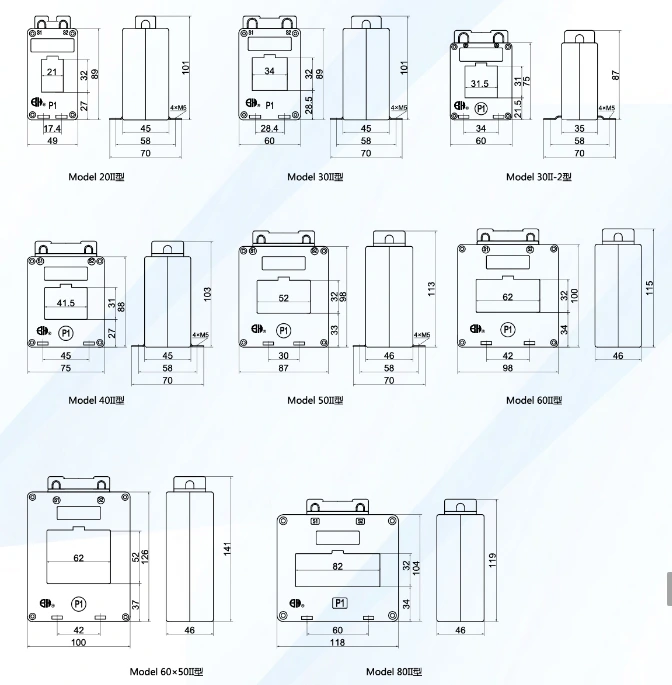

| Modelo | Dimensión de línea corta (mm) | Dimersión wndow (mm) | Dimensión instalacional (mm) | Método instalacional | |||||||
| W | H | D | b | a | e | M | N | ||||
| 20ii | 49 | 101 | 45 | 27 | 21 | 32 | 17.4 | 58 | |||
| 30ii | 60 | 101 | 45 | 28.5 | 34 | 32 | 28.4 | 58 | Ae | ||
| 30ii-2 | 60 | 87 | 35 | 21.5 | 31.5 | 31 | 34 | 58 | Ae | ||
| 40ii | 75 | 103 | 45 | 27 | 41.5 | 31 | 45 | 58 | Ae | ||
| 50ii | 87 | 113 | 46 | 33 | 52 | 32 | 30 | 58 | Ae | ||
| 60ii | 98 | 115 | 46 | 34 | 62 | 32 | 42 | mi F | |||
| 60x50ii | 100 | 141 | 46 | 37 | 62 | 52 | 42 | mi F | |||
| 802 | 118 | 119 | 46 | 34 | 82 | 32 | 60 | mi F | |||
| 80x50ii | 120 | 141 | 47 | 37 | 82 | 52 | 60 | mi F | |||
| 80x70ii | 123 | 167 | 47 | 37 | 85 | 78 | 60 | mi F | |||
| 100ii | 140 | 127 | 48 | 38 | 102 | 32 | 60 | E F | |||
| 100x50ii | 142 | 149 | 47 | 39 | 102 | 54 | 80 | mi F | |||
| 100x80ii | 145 | 183 | 50 | 40 | 105 | 88 | 80 | mi F | |||
| 120x50ii | 167 | 151 | 49 | 40 | 122 | 53 | 80 | mi F | |||
| 120x80ii | 170 | 186 | 50 | 42 | 125 | 88 | 80 | mi F | |||
| 130ii | 176 | 133 | 46 | 41 | 135 | 36 | 33 | 40 | 33 | mi F | |
| 150ii | 195 | 155 | 50 | 42.5 | 155 | 54 | 100 | D | |||
| 180ii | 224 | 133 | 48 | 41 | 181 | 36 | 45 | 45 | 45 | E F | |
| 200ii | 244 | 133 | 51 | 41 | 204 | 34 | 50 | 50 | 50 | mi F | |
| 220x50ii | 280 | 190 | 60 | 60 | 225 | 55 | 65 | 54 | 65 | E F | |
| 170x100ii | 257 | 220 | 61 | 50 | 170 | 105 | 40 | 75 | 40 | E F | |
| 100x140ii | 205 | 260 | 60 | 51 | 105 | 142 | 50 | D | |||
| Modelo | 20ii | 30ii | 30ii-2 | 40ii | 50ii | 60ii | 60x50ii | 802 | |
| Max Bushar Tamaño/Cantidad | 20x10/1-2 | 30x10/1-2 | 30x10/1-2 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 60x10/2-3 | 80x10/1-2 | |
| Clase de precisión | 0.5 1 | 0.5 1 | 0.5 1 | 0.2 0.5 1 | 02 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | |
| Corriente primaria/secundaria Actual (a) |
Carga nominal (VA) | ||||||||
| 100 | 5 | 2.5 | 25 | 2.5 | 25 | ||||
| 125 | 2.5 | 25 | 2.5 | 2.5 | |||||
| 150 | 25 | 2.5 | 2.5 | 2.5 | 2.5 | ||||
| 200 | 5 | 5 | 5 | 5 | 5 | ||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 500 | 5 | 5 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 5 | 5 10 15 | 10 | 10 | 10 | 10 | |||
| 750 (800) | 5 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | |||
| 1000 | 15 | 15 | 15 | 15 | 15 | ||||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | ||||
| 1500 (1600) | 20 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
