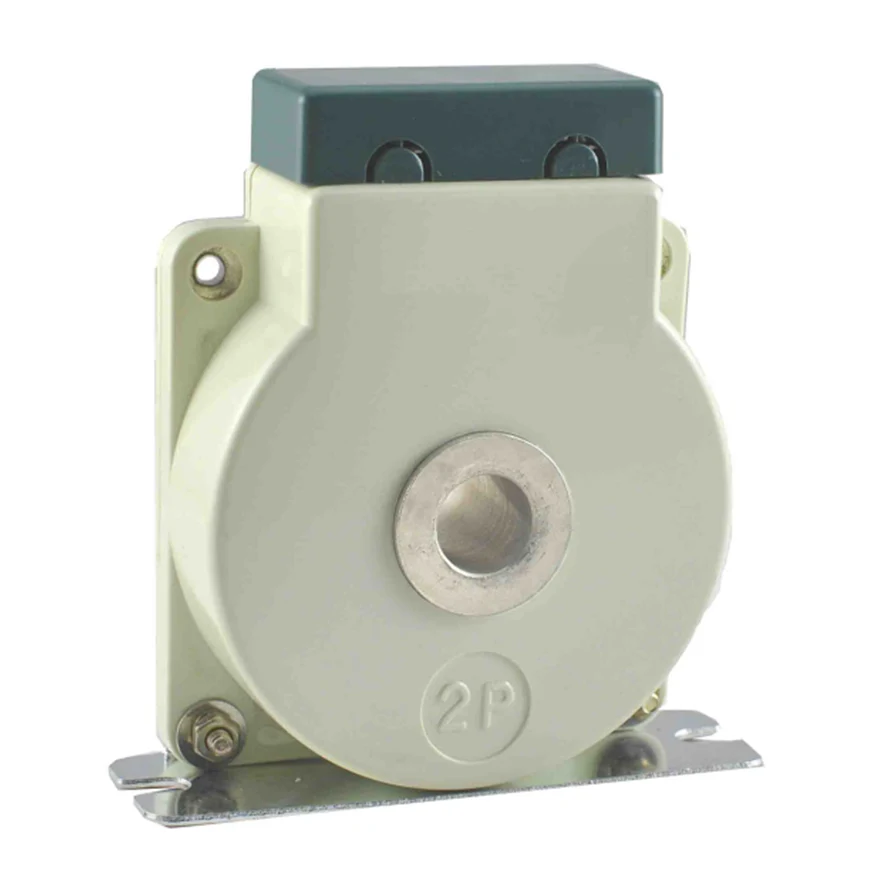

Los transformadores de corriente BH-0.66 Series IV están diseñados para proporcionar una medición de corriente precisa y confiable en varios sistemas eléctricos. Estos transformadores son ideales para su uso en aplicaciones de gestión de energía, monitoreo de energía y protección.
. Alta precisión: garantiza una medición de corriente precisa para un monitoreo y control efectivos.
. Diseño compacto: ahorro de espacio y fácil de instalar en varios paneles eléctricos.
. Construcción robusta: construida para soportar condiciones ambientales duras, asegurando la confiabilidad a largo plazo.
. Rango de corriente amplia: adecuada para una amplia gama de niveles actuales, lo que los hace versátiles para diferentes aplicaciones.
. Cumplimiento: cumple con los estándares internacionales para la seguridad y el rendimiento.
• Sistemas de gestión de energía
• Redes de distribución de energía
• Automatización industrial
• Sistemas de energía renovable
Especificaciones técnicas:
• Voltaje nominal: 0.66 kV
• Frecuencia: 50/60 Hz
• Clase de precisión: 0.5, 1.0
• Nivel de aislamiento: 3 kV
• Temperatura de funcionamiento: -25 ° C a +70 ° C
Ventana tubular. Designado para el gabinete de distrbución estándar. Se utiliza principalmente para instrumentación y medición. La barra de puestos se puede conectar y asegurar con el tornillo de gusano a través de la ventana tubular, cuando mide una corriente grande. Seguas de ahorro de espacio pequeños con características multifuncionales.

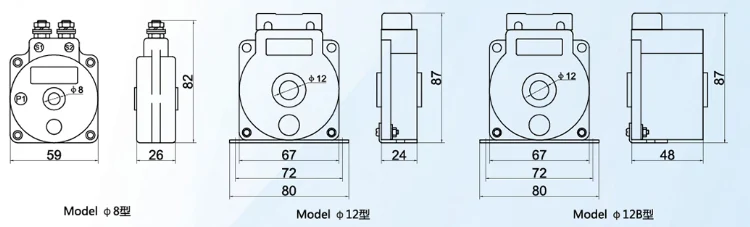

| Modelo | Dimensión de esquema (mm) | Dimensión de la ventana (mm) | Dimersión instalatonal (mm) | Método de instalación | ||
| W | H | D | Φ | M | ||
| Φ8 | 59 | 82 | 26 | 8 | I | |
| Φ12 | 67 | 87 | 24 | 12 | 72 | HOLA |
| φ12b | 67 | 87 | 48 | 12 | 72 | HOLA |
| Modelo | Φ8 | Φ12 | φ12b | |
| Clase de precisión | 0.5 1 | 0.5 1 | 0.2 0.5 1 | |
| Corriente primaria/secundaria Actual (a) |
Carga nominal (VA) | |||
| 50 | 1 | 0.5 | 2.5 | |
| 60 | 1 | 2.5 | ||
| 75 | 2.5 | 2.5 | ||
| 100 | 0.5 | 2.5 | 2.5 5 | |
| 150 | 0.5 | 2.5 | 5 7.5 | |
| 200 | 1 | 5 | 10 | |
| 250 | 1 | 5 | 10 | |
| 300 | 5 10 | 5 10 | ||
| 400 | 5 10 | 5 10 | ||
