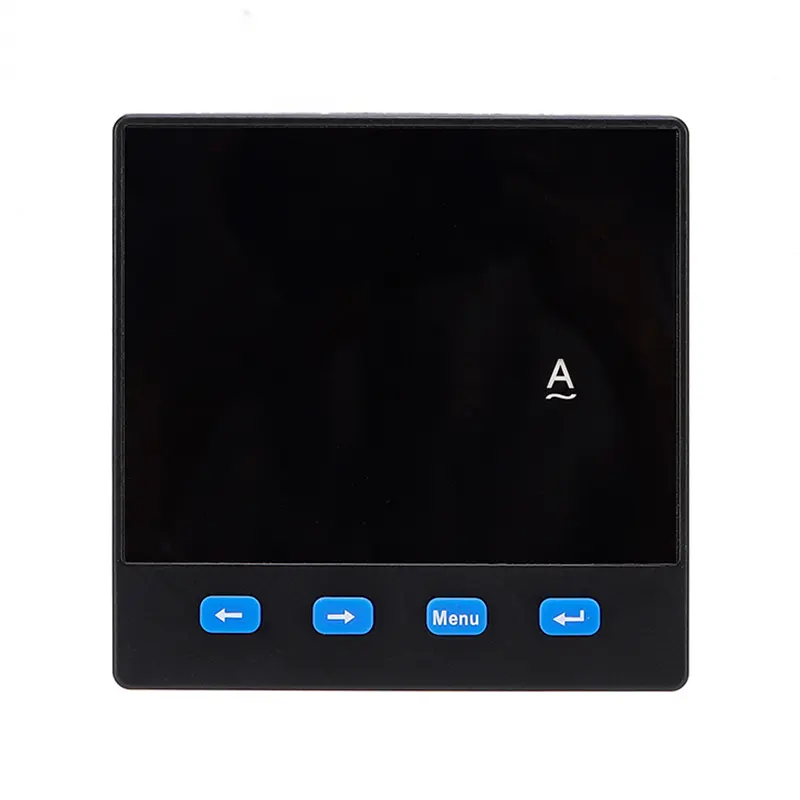

Amperímetro monofásico

El amperímetro monofásico es un instrumento de precisión diseñado para medir la corriente eléctrica en un circuito monofásico. Se utiliza ampliamente en diversas aplicaciones industriales y comerciales para monitorear y controlar el flujo de electricidad. Con su diseño compacto y alta precisión, el amímetro monofásico proporciona mediciones confiables y en tiempo real para una gestión de energía eficiente.

Esquema y dimensiones de montaje

Tamaños de instalación de tabla (MM)

Datos técnicos generales

1. Fuente de alimentación de trabajo: AC220V ± 10% 50/60Hz

2. Consumo de energía: <1.5W

3. Precisión: Medición RMS 0.5% Grado

4. Entorno de trabajo: -10 ° C ~ 50 ° C

5. Entorno de almacenamiento: -20 ° C ~ 75 ° C

6. Aislamiento:> 5MΩ

Ayuda de visualización

Descripción del modo de visualización de amperímetro

 Cuando se muestran el valor de visualización <10a, se muestran 3 decimales, es decir: x.xxx a

 Cuando se muestran un valor de 10a ≤play <100a, se muestran 2 decimales, es decir: xx.xx a

 Cuando se muestra 100aficionando el valor <1000a, se muestra 1 decimal, es decir: xxx.x a

 Cuando 1000a≤played valor <10000a, no se muestra decimal, es decir: xxxx a

 Cuando se muestra valor ≥10000a, el indicador KA se ilumina y la pantalla lee: xx.xx ka

Descripción del modo de visualización de voltímetro

 Cuando se muestra el valor de visualización <1kv, 1 decimal, es decir, xxx.x V

 Cuando 1kv≤display Value <10kV, no se muestra decimal, es decir, xxxx v

 Cuando 10kv≤play Value <100kV, el indicador KA se ilumina y la pantalla lee: xx.xx kv

 Cuando 100kv≤played Value <1000KV, el indicador KA se ilumina y la pantalla lee: xxx.x kv

 Cuando se muestra valor ≥1000kV, el indicador KA se ilumina y la pantalla lee: xxxx kv

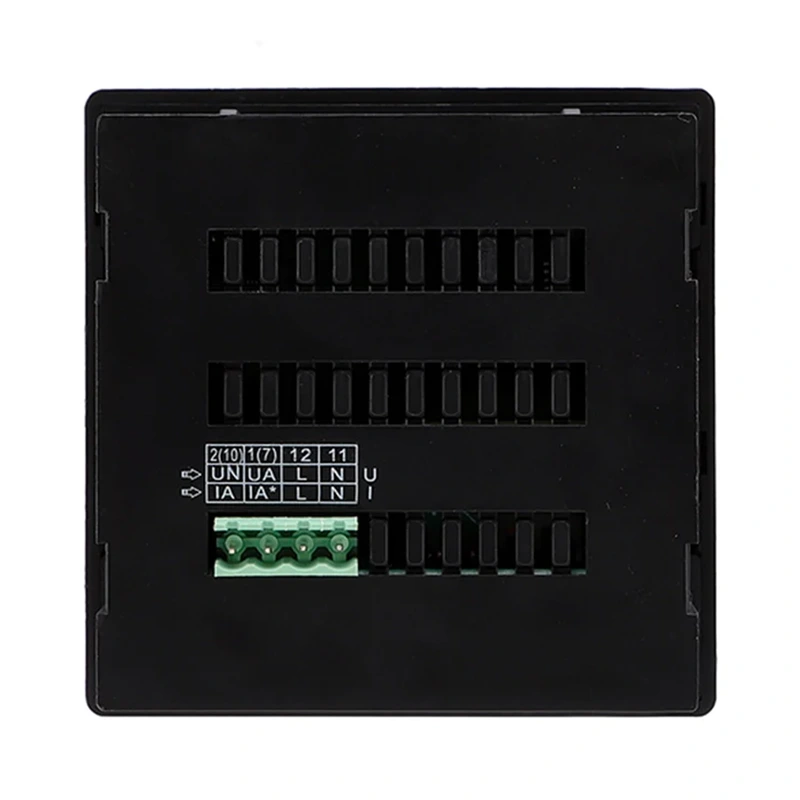

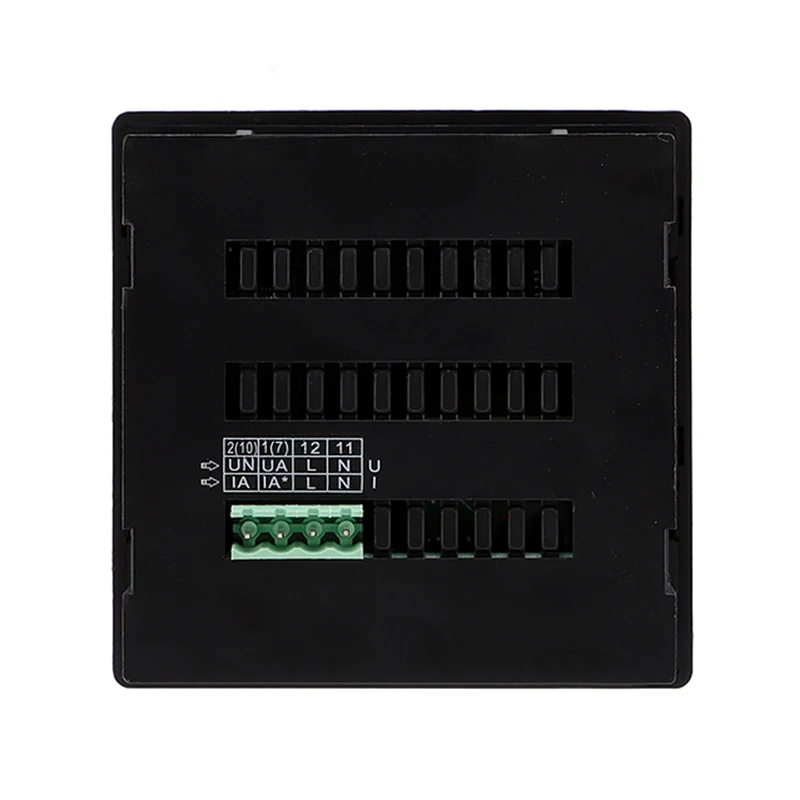

Diagramas de cableado

Detalles del producto
